Deye GE-F240-BC-2-A3 – Batterie ESS C&I LiFePO4 241,15 kWh
Stockage d’énergie haute tension pour applications commerciales et industrielles
Le Deye GE-F240-BC-2-A3 est une armoire de stockage d’énergie haute tension LiFePO4 (LFP) destinée aux installations commerciales et industrielles. Avec une capacité nominale et utile de 241,15 kWh, elle constitue une solution adaptée aux projets de stockage d’énergie C&I nécessitant une forte capacité, une longue durée de vie et une intégration avec des systèmes de conversion de puissance compatibles.
Le système fonctionne sous une tension nominale de 768 V DC, avec une plage de fonctionnement de 600 à 876 V DC et une puissance DC nominale pouvant atteindre 121 kW.
Sa conception en armoire au sol, sa protection IP55, son système de refroidissement intelligent par air et ses fonctions intégrées de protection incendie permettent son intégration dans des installations professionnelles de stockage d’énergie.
Points forts du Deye GE-F240-BC-2-A3
- Capacité de stockage : 241,15 kWh
-
Technologie batterie LiFePO4
-
Capacité des cellules : 314 Ah
-
Énergie utile : 241,15 kWh
-
Tension nominale système : 768 V DC
-
Plage de fonctionnement : 600 à 876 V DC
-
Puissance DC nominale : 121 kW
-
Courant continu maximal de charge/décharge : 180 A
-
Courant de décharge de pointe : 285 A pendant 15 secondes
-
Plus de 8 000 cycles selon les conditions de test du fabricant
- Refroidissement intelligent par air
-
Communication CAN et RS485
-
Protocoles CAN 2.0 et Modbus 485
-
Indice de protection IP55
-
Protection anticorrosion C4-M, personnalisable jusqu’à C5
- Système intégré de détection et de protection incendie
-
Garantie fabricant annoncée : 10 ans
Une batterie ESS conçue pour les entreprises et l’industrie
Le Deye GE-F240-BC-2-A3 est destiné aux architectures de stockage d’énergie Commercial & Industrial (C&I).
Selon la configuration du projet et les équipements associés, il peut notamment être utilisé pour :
- le stockage de l’énergie produite par une installation photovoltaïque ;
- l’augmentation du taux d’autoconsommation ;
- le déplacement de consommation énergétique vers les périodes les plus avantageuses ;
- l’écrêtage des pointes de puissance ;
- la gestion énergétique de bâtiments commerciaux ou industriels ;
- les architectures hybrides photovoltaïque + stockage ;
- les systèmes de gestion énergétique nécessitant une batterie haute tension de grande capacité.
Le choix du PCS, de l’onduleur hybride et des équipements de protection doit être réalisé en fonction de l’architecture électrique du projet.
Technologie LiFePO4
Le GE-F240-BC-2-A3 utilise des cellules lithium-fer-phosphate LiFePO4, une technologie largement employée dans les systèmes stationnaires de stockage d’énergie.
Chaque module présente :
-
une capacité de 314 Ah ;
-
une tension nominale de 51,2 V DC ;
-
une énergie nominale de 16,08 kWh.
Le GE-F240-BC-2-A3 utilise 15 modules montés en série, pour atteindre une énergie système de 241,15 kWh.

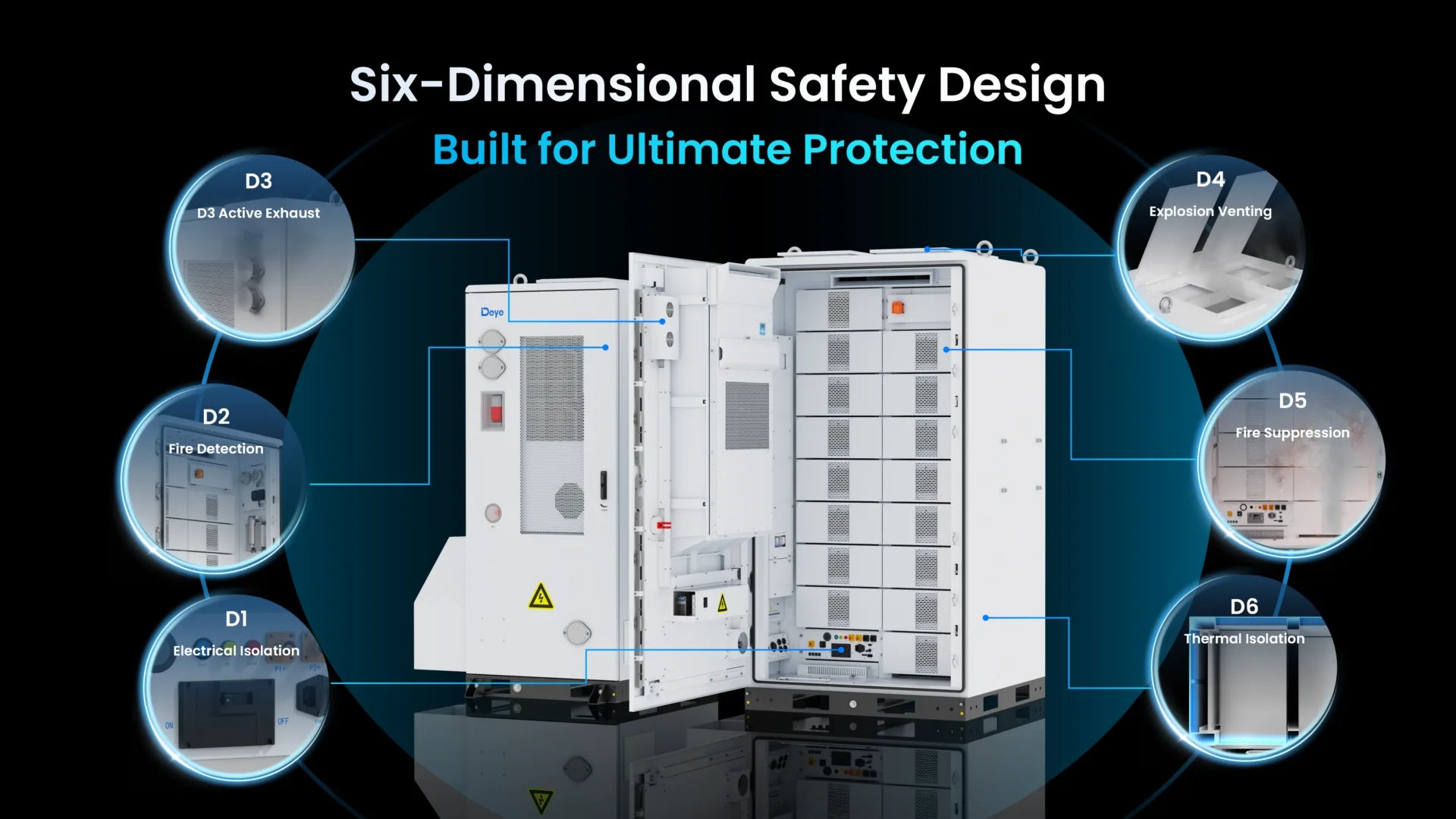

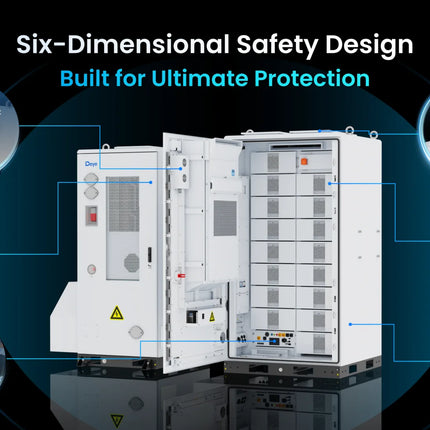

Sécurité et gestion thermique
L’armoire GE-F240 intègre plusieurs dispositifs destinés à la gestion thermique et à la sécurité du système.
Protection incendie
Le système comprend notamment :
- détection de monoxyde de carbone ;
- système de protection par aérosol ;
- interface pour protection incendie par eau ;
- évacuation active des gaz ;
- dispositif de décompression / évent d’explosion.
Refroidissement
Le système utilise un refroidissement intelligent par air afin de gérer la température des modules batterie pendant leur fonctionnement.
Communication et supervision
Le Deye GE-F240-BC-2-A3 dispose de plusieurs interfaces permettant son intégration dans une architecture de gestion énergétique :
- CAN
- RS485
- CAN 2.0
- Modbus 485
Ces interfaces facilitent la communication avec les équipements compatibles du système de stockage d’énergie.
Caractéristiques techniques
Marque : Deye
Référence fabricant : GE-F240-BC-2-A3
Type de produit : Armoire batterie haute tension / ESS C&I
Technologie batterie : LiFePO4
Capacité module : 314 Ah
Tension nominale d’un module : 51,2 V DC
Énergie par module : 16,08 kWh
Nombre de modules en série : 15
Énergie nominale système : 241,15 kWh
Énergie utile système : 241,15 kWh
Tension nominale système : 768 V DC
Plage de tension de fonctionnement : 600–876 V DC
Puissance DC nominale : 121 kW
Courant continu maximal charge/décharge : 180 A
Courant de décharge de pointe : 285 A / 15 s
Refroidissement : Refroidissement intelligent par air
Communication : CAN, RS485
Protocoles : CAN 2.0, Modbus 485
Température de fonctionnement : -30 à +55 °C
Température de stockage recommandée : 0 à +35 °C
Humidité : 5 à 95 % HR, sans condensation
Altitude maximale : 3 000 m
Indice de protection : IP55
Protection anticorrosion : C4-M standard, personnalisable jusqu’à C5
Installation : Au sol
Dimensions (L × P × H) : 1 303 × 1 240 × 2 405,5 mm
Poids : environ 2 610 kg
Durée de vie annoncée : ≥ 8 000 cycles à 25 ±2 °C, 0,5P, EOL 70 %
Garantie fabricant : 10 ans
Certifications annoncées par le fabricant
- UN38.3
- CE
- IEC 62619
- IEC 62477
- IEC 62933-5-2
- UL 9540A
Important – Composition du système
La référence GE-F240-BC-2-A3 correspond à l’armoire batterie.
Le PCS, l’onduleur hybride, les équipements photovoltaïques, les dispositifs de commutation et les autres accessoires nécessaires à une installation complète peuvent être proposés séparément selon l’architecture du projet.
Pour une installation commerciale ou industrielle, le dimensionnement du stockage, du PCS/onduleur, des protections et des raccordements doit être réalisé par un professionnel qualifié.
