Connecteurs solaires et électriques

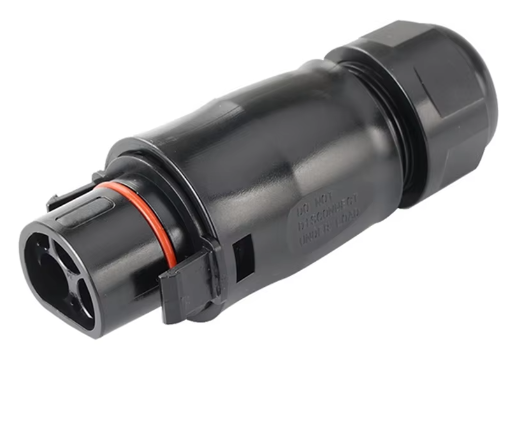

Produit:  connecteur solaires PV 4000V 40A pour panneaux solaires Modèle: LY01-Male Type: Connecteur photovoltaïque AC 3 broches Configuration: Extrémité de fil LY01, 3 pôles Sertissage de vis Compatibilité des câbles: Diamètre extérieur: 7.5-13 mm Spécifications: 2.5/4.0 mm² ou 14/12 AWG, fil à trois conducteurs Application :Conçu pour la série  micro-onduleurs solaire DEYE  SUN: SUN-M60G4-EU-Q0 SUN-M80G4-EU-Q0 SUN-M100G4-EU-Q0 SUN-M130G4-EU-Q0 SUN-M160G4-EU-Q0 SUN-M180G4-EU-Q0 SUN-M200G4-EU-Q0 SUN-M220G4-EU-Q0 SUN-M180G4-EU-Q0-P SUN-M200G4-EU-Q0-P Matériau: PPO Caractéristique: Étanchéité IP68, 6 bornes à tube rond, vis à six pans Style d'installation: Extrémité de fil Section transversale: 2.5 à 4 mm² Température ambiante: -45 °C à 80 °C Tension de fréquence d'alimentation: 4000V AC Classe de protection: IP68 Nombre de noyaux: 3P Type de montage: Connexion à vis Classement IP: IP68 Courant nominal: 40A Tension nominale: 690V Diamètre extérieur du fil: 13 mm Couleur: Noir Matériau: PPO Dimensions: 8 x 8 x 4 cm Contenu de l'emballage: 1 x connecteur LY01-Male 3 x bornes d'alimentation noire 3 x bornes d'alimentation rouge 1 x clé intérieure à 6 angles

Lis Plus Moins

Modèle: LY01-Female Type: Connecteur femelle IP68 pour  la série des micro-onduleur solaire DEYE: SUN-M60G4-EU-Q0 SUN-M80G4-EU-Q0 SUN-M100G4-EU-Q0 SUN-M130G4-EU-Q0 SUN-M160G4-EU-Q0 SUN-M180G4-EU-Q0 SUN-M200G4-EU-Q0 SUN-M220G4-EU-Q0 SUN-M180G4-EU-Q0-P SUN-M200G4-EU-Q0-P Matériau: PPO Caractéristique: Étanchéité IP68, 6 bornes à tube rond, vis à six pans Application: Conçu pour la série  micro-onduleurs solaire DEYE  SUN-M8XG4-EU-Q0 et Q0-P Certifications: RoHS approuvé.

Lis Plus Moins

CONNECTEUR EN T pour mico onduleur Le CONNECTEUR EN T DEYE 3 pôles relie deux micro-onduleurs dans une installation photovoltaïque. Il assure une liaison électrique stable, fiable et sécurisée, adaptée aux systèmes solaires résidentiels et professionnels. Grâce à sa certification IP67, ce connecteur est totalement étanche et protégé contre la poussière. Il résiste parfaitement aux intempéries, idéal pour les installations extérieures exposées au soleil et à l’humidité. Compatible avec des câbles 3G de 2,5 à 4 mm² (14/12 AWG), il accepte un diamètre extérieur de 7,5 à 13 mm. Cette compatibilité offre une grande flexibilité d’installation et facilite le raccordement dans différentes configurations photovoltaïques. Cette compatibilité offre une grande flexibilité d’installation et facilite le raccordement dans différentes configurations photovoltaïques. Ce connecteur simplifie le câblage entre micro-onduleurs et réduit les pertes de connexion. Il améliore ainsi la performance globale du système solaire en assurant une distribution électrique propre et sécurisée. Le câble H07RN-F est souvent utilisé avec ce type de connexion, car il résiste aux UV, à l’humidité et aux conditions extérieures. Sa souplesse facilite la pose, notamment sur toiture. Il est adapté à la partie AC des installations photovoltaïques. Le CONNECTEUR EN T DEYE 3 pôles nécessite peu d’entretien. Une vérification régulière des connexions permet de garantir une performance durable et fiable dans le temps.

Lis Plus Moins

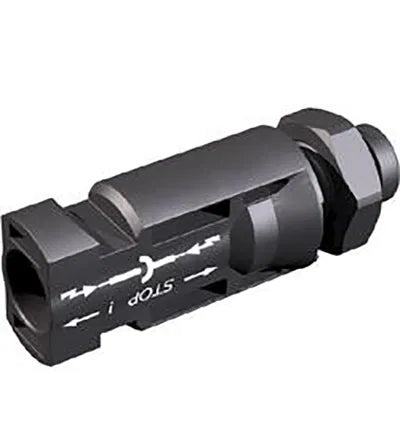

Caractéristiques mécaniquesPrises à encastrer MC4 (isolant inclus)N° de produit:1526114N° de produit du fabricant32.0078P0001-URSection du câble : 4 à 6 mm² Intensité 4mm² : - 30A (2PFG2330: autorisé uniquement pour les sites à accès réservé) - 39A (ntensité assignée 85 °C (CEI)) Intensité 6mm² : - 30A (2PFG2330: autorisé uniquement pour les sites à accès réservé) - 45A (ntensité assignée 85 °C (CEI)) Tension assignée : (CEI) - 1000 V / 1250 VDC (en traitement)Détails de l'article MC4 Female ADBP4-S2/6-UR Instrastat numéro de produit (HS-Code)    85359000 Intrastat pays d'origine    France Fabricant désignation de l'article    PV-ADBP4-S2\/6-UR Fabricant    Stäubli DimensionsPoids sans emballage (kg)    0.010EmballagePoids incl l'emballage (kg)    0.010Données techniques Classe de protection IP65 Type de connecteur DC MC4 Click on the icons to download the following files:Fiche technique (EN) Fiches de données de sécurité

Lis Plus Moins

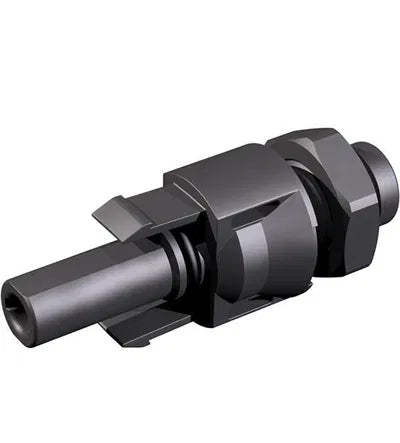

Caractéristiques mécaniquesPrises à encastrer MC4 (isolant inclus)N° de produit:1526113N° de produit du fabricant32.0079P0001-URSection du câble : 4 à 6 mm² Intensité 4mm² : - 30A (2PFG2330: autorisé uniquement pour les sites à accès réservé) - 39A (ntensité assignée 85 °C (CEI)) Intensité 6mm² : - 30A (2PFG2330: autorisé uniquement pour les sites à accès réservé) - 45A (ntensité assignée 85 °C (CEI)) Tension assignée : (CEI) - 1000 V / 1250 VDC (en traitement)Détails de l'article Instrastat numéro de produit (HS-Code)    85359000 Intrastat pays d'origine    France Fabricant désignation de l'article    PV-ADSP4-S2\/6-UR Fabricant    Stäubli DimensionsPoids sans emballage (kg)    0.010EmballagePoids incl l'emballage (kg)    0.010Données techniques Classe de protection IP65 Type de connecteur DC MC4 Cliquez sur les icônes ci-dessous pour télécharger les fichiers suivants :Fiche technique (EN) Fiches de données de sécurité

Lis Plus Moins

Caractéristiques mécaniques F (+) / Ø âme 4-6mm² / Ø gaine 5,5-7,4mmN° de produit: 1553199N° de produit du fabricant 32.0142P0100-UR Connecteur : PV-KBT4/6X-UR - 32.0142P0100-UR Inclus cosses à sertir Détails de l'article Instrastat numéro de produit (HS-Code)    85359000 Intrastat pays d'origine    France Fabricant    Stäubli Fabricant désignation de l'article    PV-KBT4\/6X-UR Dimensions Poids sans emballage (kg)    0.010 Emballage Quantité par grande boite    1000 Quantité par sac    100 Poids incl l'emballage (kg)    0.010   Click on the icons to download the following files: Fiche technique (EN) Guide d'utilisation Instructions de montage Fiche technique (FR)

Lis Plus Moins

Caractéristiques mécaniques M (-) / Ø âme 4-6mm² / Ø gaine 5,5-7,4mmN° de produit: 1553193N° de produit du fabricant 32.0143P0100-UR Connecteur : PV-KST4/6X-UR - 32.0143P0100-UR Inclus cosses à sertir Détails de l'article Instrastat numéro de produit (HS-Code)    85359000 Intrastat pays d'origine    France Fabricant    Stäubli Fabricant désignation de l'article    PV-KST4\/6X-UR Dimensions Poids sans emballage (kg)    0.010 Emballage Quantité par grande boite    1000 Quantité par sac    100 Poids incl l'emballage (kg)    0.010   Click on the icons to download the following files: Fiche technique (EN) Guide d'utilisation Instructions de montage Fiche technique (FR)

Lis Plus Moins

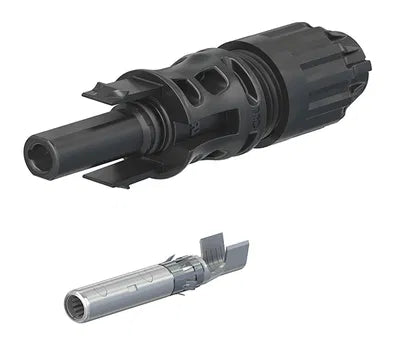

Caractéristiques mécaniques Connecteur (+) câble Ø 4-6mm², gaine 4.7-6.4mm N° de produit: 1555718 N° de produit du fabricant 32.0316P0001 Détails de l'article Intrastat pays d'origine    Allemagne Instrastat numéro de produit (HS-Code)    85359000 Fabricant désignation de l'article    Female cable coupler MC4-Evo 2A Fabricant    Stäubli Dimensions Poids sans emballage (kg)    0.010 Emballage Poids incl l'emballage (kg)    0.010 Données techniques Classe de protection IP65 Type de connecteur DC MC4 Evo 2A   Click on the icons to download the following files: Fiche technique (EN)

Lis Plus Moins

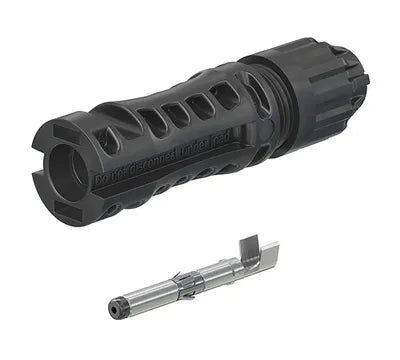

Caractéristiques mécaniques Connecteur (-) câble Ø 4-6mm², gaine 4.7-6.4mm N° de produit: 1555726 N° de produit du fabricant 32.0317P0001 Détails de l'article Intrastat pays d'origine    Allemagne Instrastat numéro de produit (HS-Code)    85359000 Fabricant désignation de l'article    Male cable coupler MC4-Evo 2A Fabricant    Stäubli Dimensions Poids sans emballage (kg)    0.010 Emballage Poids incl l'emballage (kg)    0.010 Données techniques Classe de protection IP65 Type de connecteur DC MC4 Evo 2A   Click on the icons to download the following files: Fiche technique (EN)

Lis Plus Moins

Caractéristiques mécaniquesN° de produit: 1553065N° de produit du fabricant 32.6126Multi-Contact MC4 EVO2 WerkzeugkofferContenu de la Malette d'Outils : Bouchons pour connecteur femelle, 10 × Bouchons pour connecteur mâle, 10 × Pige de test MC4 Pige de test MC4 EVO2 Outil de déverrouillage MC4 EVO2 Coupe câble Outil de serrage dynamométrique Pince à sertir pour MC4 et MC4 EVO2, 4 / 6 / 10 mm² Positionneur de contacts MC4 Positionneur de contacts MC4 EVO2 Pince à dénuder 4 / 6 / 10 mm² Jeu de clés de serrage et de déverrouillage Détails de l'article Intrastat pays d'origine    Allemagne Instrastat numéro de produit (HS-Code)    82060000 Fabricant    Stäubli Fabricant désignation de l'article    Tool case MC4 and MC4-Evo 2 Dimensions Longueur sans emballage (mm)    444.00 Poids sans emballage (kg)    4.400 Hauteur sans emballage (mm)    350.00 Largeur sans emballage (mm)    118.00 EmballagePoids incl l'emballage (kg)    4.400

Lis Plus Moins

Connecteur femelle Enphase Q-Câble triphasé Q-CONN-3P-10F Le connecteur femelle Enphase Q-CONN-3P-10F est conçu pour le raccordement du Q-Câble Enphase triphasé dans les installations photovoltaïques. Ce connecteur accepte les câbles multibrins souples ou rigides grâce à son système de raccordement à cage à vis. Selon la configuration de l'installation, une boîte de jonction adaptée peut également être utilisée en toiture. Caractéristiques techniques Caractéristique Valeur Fabricant Enphase Référence fabricant Q-CONN-3P-10F N° de produit 1542052 Type de courant AC Courant nominal 25 A Tension nominale 690 V Section de l'âme du câble 6 mm² Diamètre extérieur du câble 21 mm Largeur 107 mm Longueur 38 mm Hauteur 38 mm Informations produit Fabricant : Enphase Référence fabricant : Q-CONN-3P-10F N° de produit : 1542052 Pays d'origine : Chine Code HS / Intrastat : 85472000 Poids avec emballage : 0,050 kg Compatibilité et raccordement Le connecteur femelle Enphase Q-CONN-3P-10F est destiné au raccordement du Q-Câble triphasé Enphase. Il est adapté aux câbles multibrins souples ou rigides et permet une connexion par cage à vis. Pour l'installation, respecter les instructions et recommandations du fabricant Enphase ainsi que les règles électriques applicables. Garantie Garantie fabricant Enphase. La durée et les conditions de garantie sont celles définies par le fabricant. Cliquez sur les icônes ci-dessous pour télécharger les fichiers suivants : Fiche technique (EN) Guide d'utilisation Fiche technique (FR) Déclaration de compatibilité (EN) Déclaration de compatibilité (FR)

Lis Plus Moins

Connecteur prévu pour du câble multibrin souple ou rigide (cage à vis). Connecteur mâle Enphase Q-Câble triphasé Q-CONN-3P-10M Le connecteur mâle Enphase Q-CONN-3P-10M est conçu pour le raccordement du Q-Câble Enphase triphasé dans les installations photovoltaïques. Ce connecteur convient aux câbles multibrins souples ou rigides grâce à son système de raccordement à cage à vis. Selon la configuration de l'installation, une boîte de jonction adaptée peut également être utilisée en toiture. Caractéristiques techniques Caractéristique Valeur Fabricant Enphase Référence fabricant Q-CONN-3P-10M N° de produit 1542053 Type de courant AC Courant nominal 25 A Tension nominale 690 V Section de l'âme du câble 6 mm² Diamètre extérieur du câble 21 mm Longueur 38 mm Largeur 109 mm Hauteur 38 mm Informations produit Fabricant : Enphase Référence fabricant : Q-CONN-3P-10M N° de produit : 1542053 Pays d'origine : Chine Code HS / Intrastat : 85472000 Poids avec emballage : 0,050 kg Compatibilité et raccordement Le connecteur mâle Enphase Q-CONN-3P-10M est destiné au raccordement du Q-Câble triphasé Enphase. Il est prévu pour les câbles multibrins souples ou rigides et dispose d'un raccordement par cage à vis. Une boîte de jonction adaptée peut également être utilisée en toiture selon la configuration de l'installation. Pour l'installation et le raccordement, respecter les instructions et recommandations du fabricant Enphase ainsi que les normes et règles électriques applicables. Garantie Garantie fabricant Enphase. La durée et les conditions de garantie sont celles définies par le fabricant. Cliquez sur les icônes ci-dessous pour télécharger les fichiers suivants : Fiche technique (EN) Guide d'utilisation Fiche technique (FR) Déclaration de compatibilité (EN) Déclaration de compatibilité (FR)

Lis Plus Moins

2m de cable AC mono 2,5mm² Caractéristiques mécaniques N° de produit: 1529603N° de produit du fabricant 2322304903 Câble (2.5mm², H07RN-F, 2m, BN-BU-YL/GN) 2322304903 - câble Y3 (Ph/N +T) 2322304703 - câble Y2 (Ph/N) Détails de l'article Cable AC Y3 Intrastat pays d'origine    Chine Fabricant    APsystems Fabricant désignation de l'article    Y3 Bus Cable Instrastat numéro de produit (HS-Code)    85444290 Longueur du câble (cm)    200.00 Emballage Poids incl l'emballage (kg)    1 Dimensions Poids sans emballage (kg)    0.75 Le câble Y3 AC Bus pour DS3 – 2 m est conçu pour assurer une connexion fiable et sécurisée dans les systèmes solaires. Fabriqué avec des matériaux résistants et conforme aux normes de qualité, il garantit une excellente durabilité et des performances optimales. Idéal pour les installations photovoltaïques exigeantes, ce câble constitue un choix sûr pour une transmission d’énergie stable et efficace.

Lis Plus Moins

Caractéristiques mécaniques 4m de câble AC mono 2,5mm²N° de produit: 1530446N° de produit du fabricant 2322404903 Câble (2.5mm², H07RN-F, 4m, BN-BU-YL/GN) Détails de l'article Intrastat pays d'origine    Chine Fabricant    APsystems Fabricant désignation de l'article    Y3 Bus Cable Instrastat numéro de produit (HS-Code)    85444290 Emballage Poids incl l'emballage (kg)    0.980

Lis Plus Moins

Caractéristiques mécaniques Connecteur AC femelle (3 fils, deux joints, 25A) pour micro-onduleurPour diamètre de câble 13mm (2,5mm²) ou 17mm (4mm²) N° de produit: 1554426N° de produit du fabricant 2300932212 Détails de l'article Connecteur AC femelle Intrastat pays d'origine :  Chine Fabricant :  APsystems Fabricant désignation de l'article :  AC female connector Instrastat numéro de produit (HS-Code) :  85369010 Dimensions Poids sans emballage (kg)      0.15 Emballage Poids incl l'emballage (kg)    0.25 Connecteur APsystems conçu pour micro-onduleurs EZ1, DS3 et YC600, permettant une connexion sécurisée et fiable du câble AC dans les systèmes photovoltaïques.

Lis Plus Moins

Connecteur mâle AC (3 fils, deux joints, 25A)Pour diamètre de câble 13mm (2,5mm²) ou 17mm (4mm²) Caractéristiques mécaniques N° de produit: 1554427N° de produit du fabricant 2300931212 Détails de l'article : Connecteur mâle AC Intrastat pays d'origine    Chine Fabricant    APsystems Fabricant désignation de l'article    AC male connector Instrastat numéro de produit (HS-Code)    85369010 Dimensions Poids sans emballage (kg)       0.15 Emballage Poids incl l'emballage (kg)    0.2 Le APsystems connecteur mâle AC pour DS3 est conçu pour une connexion électrique sécurisée et performante dans les systèmes photovoltaïques. Compatible avec des câbles de 2,5 mm² à 4 mm², il offre une grande flexibilité d’installation. Sa conception robuste, avec double joint, garantit une excellente étanchéité et une résistance optimale aux conditions extérieures. Idéal pour les installations solaires exigeantes, ce connecteur assure fiabilité, durabilité et sécurité au quotidien.

Lis Plus Moins

Caractéristiques mécaniques M (-) / Ø âme 4-6mm² / Ø gaine 5,4-7,6mmN° de produit: 1556598N° de produit du fabricant 32.0029 -Le verrouillage du connecteur se fait au moyen du kit de clefs : SET PV-MS-MC4-EVO-READY (article 1556596) L'extrémité dénudée du câble est insérée directement dans le connecteur et s'enclenche, sans aucun outil. La clé d'assemblage n'est recommandée que pour le serrage du presse-étoupe. Le MC4-Evo Ready est compatible avec tous les connecteurs de la famille MC4. Avantages du produit : Assemblage sans outil Compatible avec tous les connecteurs de la famille MC4 Caractéristiques du produit : Fixation du câble : Pince à ressort, sans outil Section de câble : 4 - 6 mm² Diamètre extérieur du câble : 5,4 - 7,6 mm Tension nominale : 1500 V Courant nominal : 30 A Classe de protection (accouplé) : IP65 Détails de l'article Instrastat numéro de produit (HS-Code)    85359000 Intrastat pays d'origine    Roumanie Fabricant désignation de l'article    Male cable coupler MC4-Evo ready Fabricant    Stäubli Dimensions Largeur sans emballage (mm)    21.00 Hauteur sans emballage (mm)    21.00 Poids sans emballage (kg)    0.016 Longueur sans emballage (mm)    95.00 Emballage Poids incl l'emballage (kg)    0.016 Quantité par grande boite    200 Quantité par sac    10 Données techniques Classe de protection IP65   Click on the icons to download the following files: Fiche technique (EN) Instructions de montage

Lis Plus Moins

Caractéristiques mécaniques F (+) / Ø âme 4-6mm² / Ø gaine 5,4-7,6mmN° de produit: 1556597N° de produit du fabricant 32.0030 -Le verrouillage du connecteur se fait au moyen du kit de clefs : SET PV-MS-MC4-EVO-READY (article 1556596) L'extrémité dénudée du câble est insérée directement dans le connecteur et s'enclenche, sans aucun outil. La clé d'assemblage n'est recommandée que pour le serrage du presse-étoupe. Le MC4-Evo Ready est compatible avec tous les connecteurs de la famille MC4. Avantages du produit : Assemblage sans outil Compatible avec tous les connecteurs de la famille MC4 Caractéristiques du produit : Fixation du câble : Pince à ressort, sans outil Section de câble : 4 - 6 mm² Diamètre extérieur du câble : 5,4 - 7,6 mm Tension nominale : 1500 V Courant nominal : 30 A Classe de protection (accouplé) : IP65 Détails de l'article Instrastat numéro de produit (HS-Code)    85359000 Intrastat pays d'origine    Roumanie Fabricant désignation de l'article    Female cable coupler MC4-Evo ready Fabricant    Stäubli Dimensions Largeur sans emballage (mm)    21.00 Hauteur sans emballage (mm)    21.00 Poids sans emballage (kg)    0.019 Longueur sans emballage (mm)    91.00 Emballage Poids incl l'emballage (kg)    0.019 Quantité par grande boite    200 Quantité par sac    10 Données techniques Classe de protection IP65   Click on the icons to download the following files: Fiche technique (EN) Instructions de montage

Lis Plus Moins

Caractéristiques mécaniquesM (-) / Ø âme 4-6mm² / Ø gaine 5-6mm  MC4 Connecteur mâleN° de produit: 1510328N° de produit du fabricant 32.0015P0001-URInclus cosses à sertirDétails de l'article Intrastat pays d'origine    Allemagne Fabricant    Stäubli Fabricant désignation de l'article    PV-KST4\/6I-UR Instrastat numéro de produit (HS-Code)    85369010 DimensionsPoids sans emballage (kg)    0.010EmballagePoids incl l'emballage(kg)    0.010Click on the icons to download the following files:Fiche technique (EN)

Lis Plus Moins

Caractéristiques mécaniquesF (+) / Ø âme 4-6mm² / Ø gaine 5-6mm MC4 Connecteur Femelle KBT4/6I-URN° de produit: 1510329N° de produit du fabricant 32.0014P0001-URInclus cosses à sertirDétails de l'article Intrastat pays d'origine    Allemagne Fabricant    Stäubli Fabricant désignation de l'article    PV-KBT4\/6I-UR Instrastat numéro de produit (HS-Code)    85369010 DimensionsPoids sans emballage (kg)    0.010EmballagePoids incl l'emballage (kg)    0.010Click on the icons to download the following files:Fiche technique (EN)
