Onduleurs hybrides monophasés

Onduleur hybride Deye 5 kW monophasé – SUN-5K-SG05LP1-EU-AM2-P Le Deye SUN-5K-SG05LP1-EU-AM2-P est un onduleur hybride monophasé de 5 kW conçu pour les installations photovoltaïques avec stockage sur batterie basse tension. Il permet de gérer la production des panneaux photovoltaïques, la consommation du logement, la charge et la décharge des batteries ainsi que les échanges avec le réseau électrique. Il peut être utilisé dans des configurations on-grid et off-grid, conformément aux préconisations d'installation Deye. Points forts du Deye SUN-5K-SG05LP1-EU-AM2-P Puissance nominale AC : 5 000 W Puissance apparente maximale : 5 500 VA 2 trackers MPPT Puissance d'accès PV maximale : 10 000 W Puissance d'entrée PV maximale : 8 000 W Tension PV maximale : 500 V Plage MPPT : 150 à 425 V Courant PV maximal : 18 + 18 A Batterie basse tension : 40 à 60 V Courant maximal de charge : 120 A Courant maximal de décharge : 120 A Compatible avec les batteries lithium-ion et plomb-acide Fonctionnement en réseau et hors réseau Couplage AC pour faire évoluer une installation photovoltaïque existante Jusqu'à 16 onduleurs compatibles en parallèle Jusqu'à 6 périodes programmables de charge et de décharge Écran LCD tactile couleur Protection IP65 Batteries compatibles Le Deye SUN-5K-SG05LP1-EU-AM2-P fonctionne avec des batteries basse tension de 40 à 60 V, de type lithium-ion ou plomb-acide. Pour les batteries lithium-ion, l'onduleur dispose d'une stratégie de charge avec auto-adaptation au BMS. Découvrez également nos batteries lithium compatibles pour composer votre installation photovoltaïque avec stockage. Important : la compatibilité du modèle de batterie, du BMS et de sa version doit toujours être vérifiée avant l'installation. Entrée photovoltaïque Puissance d'accès PV maximale : 10 000 WPuissance d'entrée PV maximale : 8 000 WTension PV maximale : 500 VTension de démarrage : 125 VPlage de tension MPPT : 150–425 VTension PV nominale : 370 VCourant PV maximal : 18 + 18 ACourant de court-circuit maximal : 27 + 27 ANombre de MPPT : 2Nombre de strings : 1 + 1 Batterie Type : lithium-ion ou plomb-acidePlage de tension batterie : 40–60 VCourant maximal de charge : 120 ACourant maximal de décharge : 120 ANombre d'entrées batterie : 1Gestion batterie lithium : auto-adaptation au BMS Sortie AC Puissance nominale : 5 000 WPuissance apparente maximale : 5 500 VATension nominale : 220 / 230 VConnexion réseau : L + N + PEFréquence nominale : 50 / 60 Hz selon configuration En fonctionnement hors réseau, l'onduleur peut fournir une puissance de pointe jusqu'à 2 fois sa puissance nominale pendant 10 secondes, selon les conditions prévues par Deye. Gestion intelligente de la batterie Le Deye SUN-5K-SG05LP1-EU-AM2-P permet de programmer jusqu'à 6 périodes de charge et de décharge de la batterie. Cette fonctionnalité permet d'adapter l'utilisation du stockage aux habitudes de consommation et aux différentes périodes tarifaires. L'onduleur prend également en charge le couplage AC, ce qui permet son intégration dans certaines installations photovoltaïques existantes. Fonctionnement en parallèle Deye prévoit la possibilité de connecter jusqu'à 16 unités compatibles en parallèle pour les applications en réseau et hors réseau. Le système prend également en charge plusieurs batteries en parallèle, sous réserve de respecter les préconisations du fabricant et du fabricant des batteries. Rendement Rendement maximal : 97,6 %Rendement européen : 96,5 %Rendement MPPT : > 99 % Protections Le Deye SUN-5K-SG05LP1-EU-AM2-P intègre notamment : protection contre l'inversion de polarité DC ; protection contre les surintensités de sortie AC ; protection contre les surtensions de sortie AC ; protection contre les courts-circuits AC ; protection thermique ; surveillance de l'impédance d'isolement ; surveillance de la composante DC ; protection anti-îlotage ; détection du courant résiduel ; protection contre les surtensions Type II côté DC et Type II côté AC. L'AFCI est disponible en option selon la configuration. Conception et installation Dimensions : 330 × 580 × 232 mm, hors connecteurs et supportsPoids : 24,9 kgIndice de protection : IP65Température de fonctionnement : -40 °C à +60 °C, avec réduction de puissance au-delà de 45 °CHumidité admissible : 0–100 %Altitude admissible : jusqu'à 2 000 mNiveau sonore : < 30 dBRefroidissement : refroidissement par air intelligentTopologie : non isolée Communication et surveillance Interfaces de communication : RS485 / RS232 / CAN Les modes de surveillance disponibles selon la configuration et les accessoires sont : GPRS / Wi-Fi / Bluetooth / 4G / LAN Questions fréquentes Quelle puissance de panneaux photovoltaïques peut-on connecter au Deye 5 kW ?Pour le SUN-5K-SG05LP1-EU-AM2-P, Deye indique une puissance d'entrée PV maximale de 8 000 W et une puissance d'accès PV maximale de 10 000 W. Le dimensionnement des strings doit également respecter les limites de tension et de courant des entrées MPPT. Quelle batterie utiliser avec le Deye 5 kW ?Cet onduleur fonctionne avec des batteries basse tension 40 à 60 V, lithium-ion ou plomb-acide. Pour une batterie lithium, la compatibilité du BMS doit être vérifiée avant installation. Quel est le courant maximal de charge du Deye 5 kW SG05 ?Le SUN-5K-SG05LP1-EU-AM2-P accepte un courant maximal de charge et de décharge de 120 A. Le Deye 5 kW possède-t-il deux MPPT ?Oui. Il dispose de 2 trackers MPPT avec 1 string par MPPT. Le Deye SUN-5K-SG05LP1-EU-AM2-P est-il monophasé ?Oui. Il s'agit d'un onduleur hybride monophasé de 5 kW. Peut-on mettre plusieurs onduleurs Deye en parallèle ?Oui. Deye indique la possibilité de connecter jusqu'à 16 unités compatibles en parallèle, sous réserve de respecter les conditions d'installation du fabricant. Garantie L'onduleur hybride Deye SUN-5K-SG05LP1-EU-AM2-P bénéficie d'une garantie de 5 ans, selon les conditions de garantie applicables au produit. Click on the icons to download the following files: Fiche technique

Lis Plus Moins

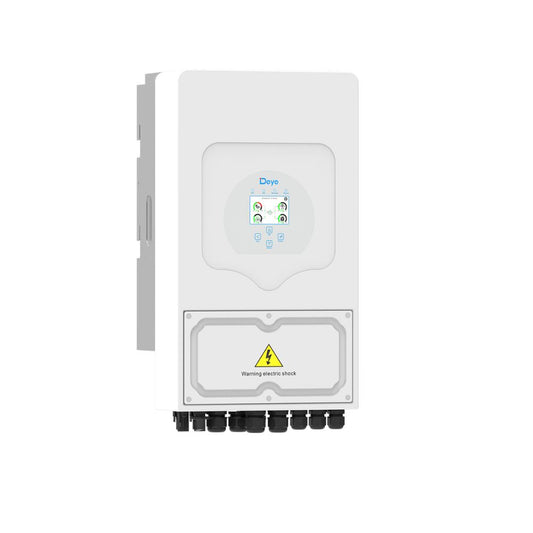

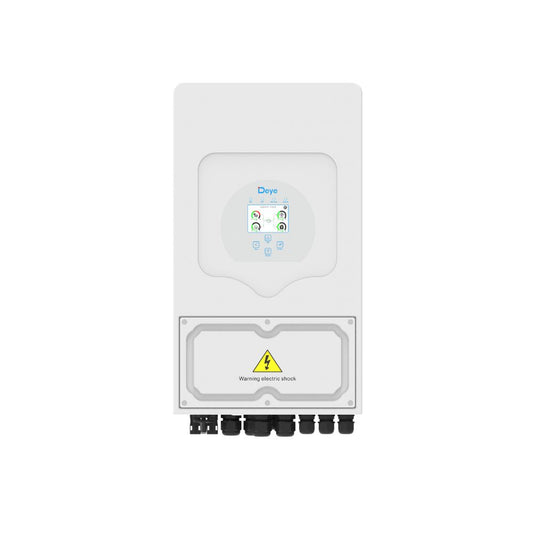

🌞 OFFRE SPÉCIALE FIN D'ÉTÉ 🌞 Profitez de cette offre exclusive — valable jusqu'au 30 septembre ! Onduleur hybride Deye 6 kW monophasé – SUN-6K-SG05LP1-EU-AM2-P Le Deye SUN-6K-SG05LP1-EU-AM2-P est un onduleur hybride monophasé de 6 kW conçu pour les installations photovoltaïques avec stockage sur batterie basse tension. Il permet de gérer la production des panneaux solaires, la consommation du logement, la charge et la décharge des batteries ainsi que les échanges avec le réseau électrique. Il peut fonctionner dans des installations on-grid et off-grid selon la configuration du système. Points forts du Deye SUN-6K-SG05LP1-EU-AM2-P Puissance nominale AC : 6 000 W Puissance apparente maximale : 6 600 VA 2 trackers MPPT Puissance d'entrée PV maximale : 9 600 W Puissance d'accès PV maximale : 12 000 W Tension PV maximale : 500 V Plage MPPT : 150 à 425 V Courant PV maximal : 18 + 18 A Batterie basse tension : 40 à 60 V Courant maximal de charge/décharge : 135 A Compatible avec les batteries lithium-ion et plomb-acide Fonctionnement on-grid et off-grid Couplage AC pour l'évolution d'une installation photovoltaïque existante Jusqu'à 16 onduleurs en parallèle Jusqu'à 6 périodes programmables de charge/décharge Écran LCD tactile couleur Protection IP65 Batteries compatibles Le Deye SUN-6K-SG05LP1-EU-AM2-P fonctionne avec des batteries basse tension 40–60 V compatibles. Il prend en charge les batteries lithium-ion avec adaptation au BMS ainsi que les batteries plomb-acide. Selon la configuration et la compatibilité du BMS, il peut notamment être associé à des solutions de stockage Deye compatibles. Découvrez également nos batteries lithium compatibles pour composer votre installation photovoltaïque avec stockage. Important : la compatibilité du modèle de batterie et de son BMS doit être vérifiée avant l'installation. Entrée photovoltaïque Puissance d'accès PV maximale : 12 000 WPuissance d'entrée PV maximale : 9 600 WTension PV maximale : 500 VTension de démarrage : 125 VPlage de tension MPPT : 150–425 VTension PV nominale : 370 VCourant PV maximal : 18 + 18 ACourant de court-circuit maximal : 27 + 27 ANombre de MPPT : 2Nombre de strings : 1 + 1 Batterie Type : lithium-ion ou plomb-acidePlage de tension batterie : 40–60 VCourant maximal de charge : 135 ACourant maximal de décharge : 135 ANombre d'entrées batterie : 1Communication BMS : selon batterie et configuration compatible Sortie AC Puissance nominale : 6 000 WPuissance apparente maximale : 6 600 VATension nominale : 220 / 230 VConnexion réseau : L + N + PEFréquence : 50 / 60 Hz selon configuration Gestion intelligente de la batterie L'onduleur Deye permet de programmer jusqu'à 6 périodes de charge et de décharge. Cette fonction permet d'adapter l'utilisation de la batterie aux besoins de consommation et aux différentes périodes tarifaires. Le Deye SUN-6K-SG05LP1-EU-AM2-P prend également en charge le couplage AC, permettant son intégration dans certaines installations photovoltaïques existantes. Fonctionnement en parallèle Jusqu'à 16 onduleurs compatibles peuvent fonctionner en parallèle, aussi bien pour les applications raccordées au réseau que hors réseau, conformément aux préconisations d'installation Deye. Rendement Rendement maximal : 97,6 %Rendement européen : 96,5 %Rendement MPPT : > 99 % Protections Le Deye SUN-6K-SG05LP1-EU-AM2-P intègre plusieurs dispositifs de protection, notamment contre l'inversion de polarité DC, les surintensités et surtensions AC, les courts-circuits, les températures excessives et les défauts d'isolement. La protection contre les surtensions est de Type II côté DC et Type II côté AC. Questions fréquentes Quelle puissance de panneaux peut-on connecter au Deye 6 kW ?Pour le SUN-6K-SG05LP1-EU-AM2-P, Deye indique une puissance d'entrée PV maximale de 9 600 W et une puissance d'accès PV maximale de 12 000 W. Le dimensionnement des strings doit également respecter les limites de tension et de courant des MPPT. Quelle batterie utiliser avec le Deye 6 kW ?Cet onduleur fonctionne avec des batteries basse tension 40 à 60 V, lithium-ion ou plomb-acide. Pour les batteries lithium, la compatibilité du BMS doit être vérifiée. Le Deye 6 kW possède-t-il deux MPPT ?Oui. Le SUN-6K-SG05LP1-EU-AM2-P dispose de 2 MPPT avec 1 string par MPPT. Le Deye SUN-6K-SG05LP1-EU-AM2-P est-il monophasé ?Oui. Il s'agit d'un onduleur hybride monophasé de 6 kW. Peut-on mettre plusieurs onduleurs Deye en parallèle ?Oui. Deye indique la possibilité de connecter jusqu'à 16 unités en parallèle, sous réserve de respecter les conditions d'installation du fabricant. Garantie La durée de garantie dépend des conditions Deye applicables au produit et au lieu d'installation. Consultez la documentation et la politique de garantie du fabricant pour les conditions exactes. Click on the icons to download the following files: Fiche technique

Lis Plus Moins

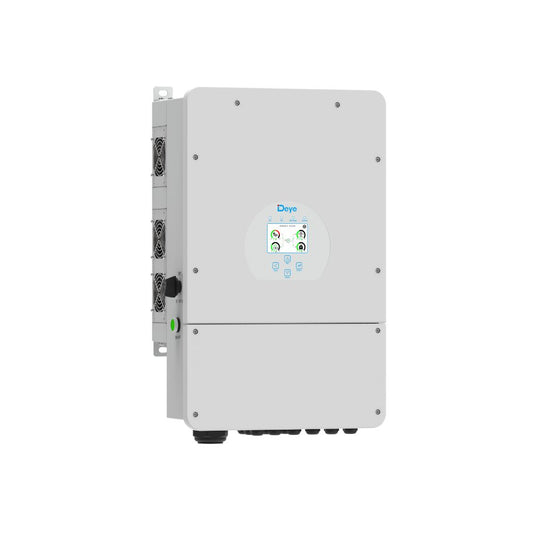

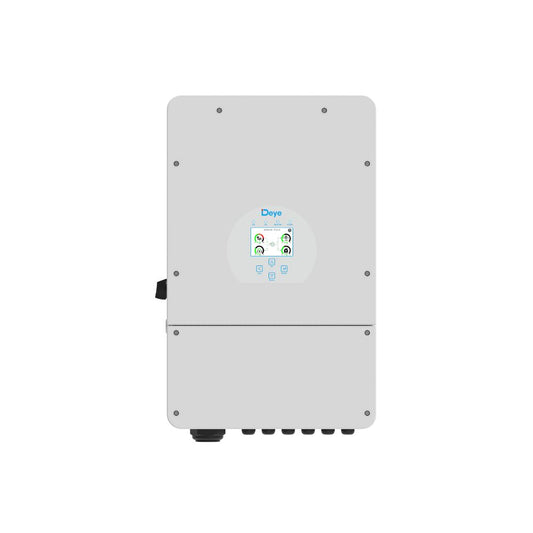

Onduleur hybride Deye 8 kW monophasé – SUN-8K-SG05LP1-EU-AM2-P Le Deye SUN-8K-SG05LP1-EU-AM2-P est un onduleur hybride monophasé de 8 kW conçu pour les installations photovoltaïques avec stockage sur batterie basse tension 40 à 60 V. Il permet de gérer la production solaire, la consommation du logement ou du bâtiment, le stockage sur batterie et les échanges avec le réseau électrique. Il peut fonctionner en mode on-grid et off-grid et prend également en charge le couplage AC, notamment pour faire évoluer une installation photovoltaïque existante. (Deye) Points forts Puissance active nominale AC : 8 000 W Puissance apparente maximale : 8 800 VA Batterie basse tension : 40 à 60 V Courant maximal de charge/décharge : 190 A Compatible batteries lithium-ion et plomb-acide Puissance d’accès PV maximale : 16 000 W Puissance d’entrée PV maximale : 12 800 W Tension PV maximale : 500 V Tension de démarrage : 125 V Plage MPPT : 150 à 425 V Courant PV maximal : 32 + 32 A Courant de court-circuit PV maximal : 48 + 48 A 2 trackers MPPT / 2+2 strings Fonctionnement réseau et hors réseau Couplage AC Jusqu’à 16 unités compatibles en parallèle Jusqu’à 6 périodes programmables de charge/décharge Écran LCD tactile couleur Protection IP65 (Deye) Entrée photovoltaïque Le SUN-8K-SG05LP1-EU-AM2-P est conçu pour recevoir jusqu’à 12 800 W de puissance d’entrée photovoltaïque, avec une puissance d’accès PV maximale de 16 000 W. (Deye) Caractéristiques PV : Puissance d’accès PV maximale : 16 000 W Puissance d’entrée PV maximale : 12 800 W Tension d’entrée PV maximale : 500 V Tension de démarrage : 125 V Plage de fonctionnement MPPT : 150–425 V Tension d’entrée PV nominale : 370 V Courant d’entrée PV maximal : 32 + 32 A Courant de court-circuit d’entrée maximal : 48 + 48 A Nombre de trackers MPPT : 2 Nombre de strings par tracker MPPT : 2+2 (Deye) Cette configuration permet de répartir plusieurs strings photovoltaïques sur deux trackers MPPT indépendants, ce qui apporte davantage de flexibilité lors du dimensionnement du champ solaire. Batterie basse tension 40–60 V L’onduleur fonctionne avec des batteries basse tension comprises entre 40 et 60 V. Il est compatible avec les technologies lithium-ion et plomb-acide. Pour une batterie lithium compatible, la stratégie de charge peut s’adapter au système de gestion de batterie BMS. (Deye) Caractéristiques batterie : Plage de tension batterie : 40–60 V Courant maximal de charge : 190 A Courant maximal de décharge : 190 A Nombre d’entrées batterie : 1 Type de batterie : lithium-ion ou plomb-acide Gestion de charge lithium : adaptation au BMS compatible (Deye) La compatibilité du modèle de batterie et du protocole BMS doit être vérifiée avant installation. Sortie AC monophasée 8 kW Le Deye SUN-8K-SG05LP1-EU-AM2-P fournit une puissance active nominale de 8 000 W. Puissance active nominale : 8 000 W Puissance apparente maximale : 8 800 VA Courant AC nominal entrée/sortie : 36,4 / 34,8 A Courant AC maximal entrée/sortie : 40 / 38,3 A Tension nominale : 220/230 V Connexion réseau : L + N + PE Fréquence réseau : 50/60 Hz Puissance de pointe hors réseau : 2 fois la puissance nominale pendant 10 secondes (Deye) Cette capacité de pointe peut être utile pour certaines charges présentant un courant de démarrage élevé en fonctionnement hors réseau. Gestion intelligente de l’énergie Le Deye SUN-8K-SG05LP1-EU-AM2-P permet de programmer jusqu’à 6 périodes de charge et de décharge de la batterie, afin d’adapter le fonctionnement du stockage aux habitudes de consommation et aux différents créneaux tarifaires. (Deye) Le couplage AC permet également d’intégrer l’onduleur dans certaines installations photovoltaïques existantes. Pour les installations nécessitant davantage de puissance, Deye prévoit la mise en parallèle de jusqu’à 16 unités compatibles, aussi bien en fonctionnement réseau qu’en fonctionnement hors réseau. (Deye) Stockage avec générateur La gamme SG05LP1-EU-AM2-P prend également en charge le stockage d’énergie provenant d’un générateur diesel, ce qui peut être utile dans certaines installations hybrides ou hors réseau. (Deye) Rendement Rendement maximal : 97,6 % Rendement européen : 96,5 % Rendement MPPT : > 99 % Distorsion harmonique totale du courant THDi : < 3 % Courant d’injection DC : < 0,5 % In (Deye) Protections intégrées L’onduleur intègre plusieurs dispositifs de protection, notamment : Protection contre l’inversion de polarité DC Protection contre les surintensités en sortie AC Protection contre les surtensions en sortie AC Protection contre les courts-circuits en sortie AC Protection thermique Détection de l’impédance d’isolement Surveillance de la composante DC Protection anti-îlotage Détection du courant résiduel Disjoncteur DC AFCI disponible en option Protection contre les surtensions Type II côté DC et Type II côté AC (Deye) Communication et surveillance Le SUN-8K-SG05LP1-EU-AM2-P prend en charge plusieurs interfaces et solutions de supervision. Interfaces de communication : RS485 RS232 CAN Selon la configuration et les accessoires utilisés, la surveillance peut être réalisée via Wi-Fi, GPRS, Bluetooth, 4G ou LAN. (Deye) Conception et environnement Indice de protection : IP65 Température de fonctionnement : -40 °C à +60 °C Déclassement au-delà de 45 °C Humidité admissible : 0 à 100 % Altitude admissible : jusqu’à 2 000 m Niveau sonore : < 30 dB Topologie : non isolée Refroidissement : refroidissement aérien intelligent (Deye) Normes et conformité La gamme est donnée par Deye comme conforme à plusieurs référentiels réseau et de sécurité, notamment IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99 et VDE-AR-N 4105, ainsi qu’aux normes de sécurité et CEM applicables indiquées par le fabricant. (Deye) Garantie Garantie AnySolars : 5 ans L’onduleur hybride Deye SUN-8K-SG05LP1-EU-AM2-P bénéficie d’une garantie de 5 ans, selon les conditions de garantie applicables au produit. Pourquoi choisir le Deye SUN-8K-SG05LP1-EU-AM2-P ? Avec sa puissance monophasée de 8 kW, ses 2 MPPT avec 2+2 strings, sa compatibilité avec les batteries basse tension 40–60 V et son courant de charge/décharge pouvant atteindre 190 A, ce modèle est particulièrement adapté aux installations photovoltaïques avec stockage nécessitant une puissance importante. Sa puissance d’entrée PV maximale de 12,8 kW, son couplage AC, sa gestion programmable de la batterie, son fonctionnement réseau/hors réseau et la possibilité de mettre plusieurs unités en parallèle permettent également de concevoir une installation évolutive. Click on the icons to download the following files: Fiche technique

Lis Plus Moins

Onduleur hybride Deye 12 kW monophasé – SUN-12K-SG01LP1-EU-AM3-P Le Deye SUN-12K-SG01LP1-EU-AM3-P est un onduleur hybride monophasé de 12 kW conçu pour les installations photovoltaïques avec stockage sur batteries basse tension 40 à 60 V. Il permet de gérer la production photovoltaïque, la consommation, le stockage sur batteries et les échanges avec le réseau électrique. Il prend en charge le fonctionnement réseau et hors réseau, le couplage AC pour moderniser une installation solaire existante et peut également gérer le stockage d’énergie provenant d’un générateur diesel. Points forts Puissance active nominale AC : 12 000 W Puissance apparente maximale : 13 200 VA Batterie basse tension : 40–60 V Courant maximal de charge : 220 A Courant maximal de décharge : 220 A 2 entrées batterie Batteries plomb-acide ou lithium-ion Auto-adaptation au BMS pour batterie lithium-ion Puissance d’accès PV maximale : 24 000 W Puissance d’entrée PV maximale : 19 200 W Tension PV maximale : 500 V Plage MPPT : 150–425 V Courant PV maximal : 36 + 36 + 36 A Courant de court-circuit PV maximal : 54 + 54 + 54 A 3 trackers MPPT / 2+2+2 strings Couplage AC Jusqu’à 16 unités en parallèle Plusieurs batteries en parallèle prises en charge 6 périodes programmables de charge/décharge Écran LCD tactile couleur Protection IP65 Entrée photovoltaïque Le Deye SUN-12K-SG01LP1-EU-AM3-P accepte jusqu’à 19 200 W de puissance d’entrée photovoltaïque, avec une puissance d’accès PV maximale de 24 000 W. Caractéristiques PV : Puissance d’accès PV maximale : 24 000 W Puissance d’entrée PV maximale : 19 200 W Tension d’entrée PV maximale : 500 V Tension de démarrage : 125 V Plage de fonctionnement MPPT : 150–425 V Tension d’entrée PV nominale : 370 V Courant d’entrée PV maximal : 36 + 36 + 36 A Courant de court-circuit d’entrée maximal : 54 + 54 + 54 A Nombre de trackers MPPT : 3 Nombre de strings par tracker MPPT : 2+2+2 Les 3 trackers MPPT indépendants permettent de répartir plusieurs strings photovoltaïques et apportent davantage de flexibilité pour le dimensionnement du champ solaire, notamment lorsque les panneaux sont répartis sur plusieurs orientations. Batterie basse tension 40–60 V Le SUN-12K-SG01LP1-EU-AM3-P fonctionne avec des batteries basse tension comprises entre 40 et 60 V. Il accepte les batteries lithium-ion et plomb-acide. Pour les batteries lithium-ion compatibles, Deye indique une auto-adaptation au BMS. Le modèle 12 kW dispose de 2 entrées batterie, ce qui constitue une différence importante par rapport à certains modèles Deye de puissance inférieure. Caractéristiques batterie : Plage de tension : 40–60 V Courant maximal de charge : 220 A Courant maximal de décharge : 220 A Nombre d’entrées batterie : 2 Type de batterie : plomb-acide ou lithium-ion Stratégie batterie lithium-ion : auto-adaptation au BMS La compatibilité du modèle de batterie, de son BMS et du protocole de communication doit être vérifiée avant installation. Sortie AC monophasée 12 kW Le Deye SUN-12K-SG01LP1-EU-AM3-P délivre une puissance active nominale de 12 000 W en monophasé. Caractéristiques AC : Puissance active nominale entrée/sortie AC : 12 000 W Puissance apparente maximale entrée/sortie : 13 200 VA Courant nominal entrée/sortie AC : 54,6 / 52,2 A Courant maximal entrée/sortie AC : 60 / 57,4 A Courant de passage AC continu maximal : 100 A Tension nominale : 220/230 V Plage de tension : 0,85 Un à 1,1 Un Connexion réseau : L + N + PE Fréquence : 50 Hz / 45–55 Hz ou 60 Hz / 55–65 Hz Facteur de puissance réglable : 0,8 inductif à 0,8 capacitif Puissance de pointe hors réseau : 2 fois la puissance nominale pendant 10 secondes Cette capacité de pointe permet de mieux gérer temporairement certaines charges présentant un courant de démarrage élevé en fonctionnement hors réseau. Gestion intelligente de l’énergie Le Deye SUN-12K-SG01LP1-EU-AM3-P permet de programmer jusqu’à 6 périodes de charge et de décharge de la batterie. Cette fonction permet d’adapter la gestion du stockage aux besoins de consommation et aux différentes périodes d’utilisation de l’installation. Le couplage AC permet également d’utiliser l’onduleur pour moderniser certaines installations photovoltaïques existantes. Pour les installations nécessitant davantage de puissance, Deye indique la possibilité de mettre jusqu’à 16 unités en parallèle, aussi bien pour une utilisation raccordée au réseau que hors réseau. Plusieurs batteries en parallèle sont également prises en charge. Compatibilité avec un générateur L’onduleur prend en charge le stockage d’énergie provenant d’un générateur diesel. Cette fonctionnalité peut être particulièrement intéressante pour certaines installations hybrides, sites isolés ou systèmes nécessitant une source d’énergie complémentaire. Rendement Rendement maximal : 97,6 % Rendement européen : 96,5 % Rendement MPPT : > 99 % Distorsion harmonique totale du courant (THDi) : < 3 % de la puissance nominale Courant d’injection DC : < 0,5 % In Protections intégrées Le SUN-12K-SG01LP1-EU-AM3-P intègre notamment : Protection contre l’inversion de polarité DC Protection contre les surintensités en sortie AC Protection contre les surtensions en sortie AC Protection contre les courts-circuits en sortie AC Protection thermique Détection de l’impédance d’isolement Surveillance de la composante DC Protection anti-îlotage Détection du courant résiduel Disjoncteur DC AFCI disponible en option Protection contre les surtensions Type II côté DC Protection contre les surtensions Type II côté AC Les protections Type II DC/AC correspondent à la protection intégrée de l’onduleur contre certaines surtensions transitoires. Elles ne signifient pas automatiquement qu’aucune protection externe n’est nécessaire : les protections de l’installation doivent être dimensionnées selon sa configuration et les règles applicables. Communication et surveillance L’onduleur dispose des interfaces de communication : RS485 RS232 CAN La datasheet indique également comme modes de surveillance optionnels : GPRS Wi-Fi Bluetooth 4G LAN Conception et environnement Indice de protection : IP65 Température de fonctionnement : -40 °C à +60 °C Déclassement au-delà de 45 °C Humidité admissible : 0–100 % Altitude admissible : jusqu’à 3 000 m Niveau sonore : < 55 dB Topologie : non isolée Catégorie de surtension : OVC II (DC) / OVC III (AC) Refroidissement : refroidissement aérien intelligent Dimensions et poids Pour le SUN-12K-SG01LP1-EU-AM3-P, la datasheet indique : Dimensions : 464 × 763 × 282 mm Dimensions données hors connecteurs et supports Poids : 54,1 kg Refroidissement : refroidissement aérien intelligent Normes et conformité La datasheet Deye indique notamment : Régulation réseau : IEC 61727, IEC 62116, AS 4777.2, NRS 097 CEM : IEC/EN 61000-6-1/2/3/4 Sécurité : IEC/EN 62109-1 et IEC/EN 62109-2 Garantie: 5 ans Une extension de garantie peut être disponible sur demande, selon les conditions applicables et le lieu d’installation. Pourquoi choisir le Deye SUN-12K-SG01LP1-EU-AM3-P ? Avec une puissance monophasée de 12 kW, 3 trackers MPPT, une capacité d’entrée photovoltaïque allant jusqu’à 19,2 kW, deux entrées batterie basse tension 40–60 V et un courant de charge/décharge pouvant atteindre 220 A, le SUN-12K-SG01LP1-EU-AM3-P est adapté aux installations photovoltaïques avec stockage nécessitant une puissance importante. Son fonctionnement réseau/hors réseau, son couplage AC, ses 6 périodes programmables, sa compatibilité avec un générateur et la possibilité de mettre jusqu’à 16 unités en parallèle offrent une grande flexibilité pour concevoir une installation évolutive. Fiche technique

Lis Plus Moins

Onduleur hybride Deye SUN-10K-SG02LP1-EU-AM3-P – 10 kW monophasé – 3 MPPT – Batterie basse tension Le Deye SUN-10K-SG02LP1-EU-AM3-P est un onduleur hybride monophasé de 10 000 W, conçu pour les installations photovoltaïques avec stockage sur batterie basse tension. Il accepte les batteries plomb-acide ou lithium-ion de 40 à 60 V et offre un courant maximal de charge/décharge de 220 A. Pour les batteries lithium compatibles, la stratégie de charge peut s’adapter automatiquement au BMS. Côté photovoltaïque, ce modèle dispose de 3 trackers MPPT et 6 entrées strings (2+2+2). Il accepte jusqu’à 20 000 W de puissance PV raccordable et une puissance d’entrée PV maximale de 16 000 W. Sa tension PV maximale atteint 500 V, avec une plage MPPT de 150 à 425 V et une tension PV nominale de 370 V. Avec un rendement maximal de 97,6 %, un rendement européen de 96,5 % et un rendement MPPT supérieur à 99 %, le SUN-10K-SG02LP1-EU-AM3-P est destiné à assurer la conversion et la gestion de l’énergie entre les panneaux photovoltaïques, les batteries, le réseau et les charges électriques. Caractéristiques techniques Caractéristique Deye SUN-10K-SG02LP1-EU-AM3-P Type Onduleur hybride monophasé Puissance AC nominale 10 000 W Puissance apparente AC max. 11 000 VA Tension AC nominale 220 / 230 V Fréquence réseau 50 / 60 Hz Courant AC nominal entrée/sortie 45,5 / 43,5 A Courant AC max. entrée/sortie 50 / 47,9 A Pass-through AC continu max. 60 A Puissance de crête hors réseau 2 × puissance nominale pendant 10 s Facteur de puissance 0,8 capacitif à 0,8 inductif THDi < 3 % de la puissance nominale Injection DC < 0,5 % In Les valeurs AC ci-dessus correspondent à la colonne SUN-10K-SG02LP1-EU-AM3-P du tableau technique constructeur. Entrée photovoltaïque Caractéristique PV Valeur Puissance PV raccordable max. 20 000 W Puissance d'entrée PV max. 16 000 W Tension PV max. 500 V Tension de démarrage 125 V Plage de tension MPPT 150 – 425 V Tension PV nominale 370 V Nombre de MPPT 3 Strings par MPPT 2 + 2 + 2 Courant PV de fonctionnement max. 32 + 32 + 32 A Courant de court-circuit max. 60 + 60 + 60 A Ces caractéristiques sont celles indiquées dans le tableau « PV String Input Data » de la datasheet Deye. Batterie et stockage Caractéristique batterie Valeur Type de batterie Plomb-acide ou Lithium-ion Plage de tension batterie 40 – 60 V Courant max. charge/décharge 220 A Nombre d'entrées batterie 1 Gestion batterie lithium Auto-adaptation au BMS Programmation charge/décharge 6 plages horaires La datasheet précise également la possibilité d'utiliser plusieurs batteries en parallèle. Rendement Rendement Valeur Rendement maximal 97,6 % Rendement européen 96,5 % Rendement MPPT > 99 %   Communication et interface Le Deye SUN-10K-SG02LP1-EU-AM3-P est équipé d'un écran LCD et propose les interfaces de communication Wi-Fi, RS485 et CAN. Protection et conditions d'utilisation Caractéristique Valeur Indice de protection IP65 Température de fonctionnement -40 à +60 °C Derating > 45 °C Humidité admissible 0 – 100 % Altitude admissible 2 000 m Niveau sonore < 45 dB Refroidissement Refroidissement intelligent par air Topologie Non isolée côté solaire / isolée côté batterie Protection surtension Type II DC / Type II AC Catégorie de surtension OVC II (DC) / OVC III (AC) Le constructeur indique notamment les protections contre l'inversion de polarité DC, la surintensité AC, la surchauffe, la surtension AC et les courts-circuits AC, ainsi que l'anti-îlotage, la surveillance des composants DC, la détection d'impédance d'isolement et la détection de courant résiduel. L'AFCI est indiqué comme optionnel. Dimensions et poids Dimensions : 420 × 670 × 233 mm (hors connecteurs et supports)Poids : 35,6 kgIndice de protection : IP65 Fonctionnalités principales Le SUN-10K-SG02LP1-EU-AM3-P permet le couplage AC afin de moderniser une installation photovoltaïque existante. Il peut fonctionner en configuration on-grid et off-grid, prend en charge plusieurs batteries en parallèle et permet la mise en parallèle de jusqu'à 16 onduleurs. Il dispose également de 6 plages horaires programmables pour la charge et la décharge des batteries et peut stocker l'énergie provenant d'un groupe électrogène diesel. Normes indiquées par le fabricant La datasheet mentionne notamment IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G98, G99 et VDE-AR-N 4105, ainsi que IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1 et IEC/EN 62109-2 pour la sécurité/EMC. Garantie constructeur: 5 ans extensible jusqu'à 10 ans Fiche technique

Lis Plus Moins

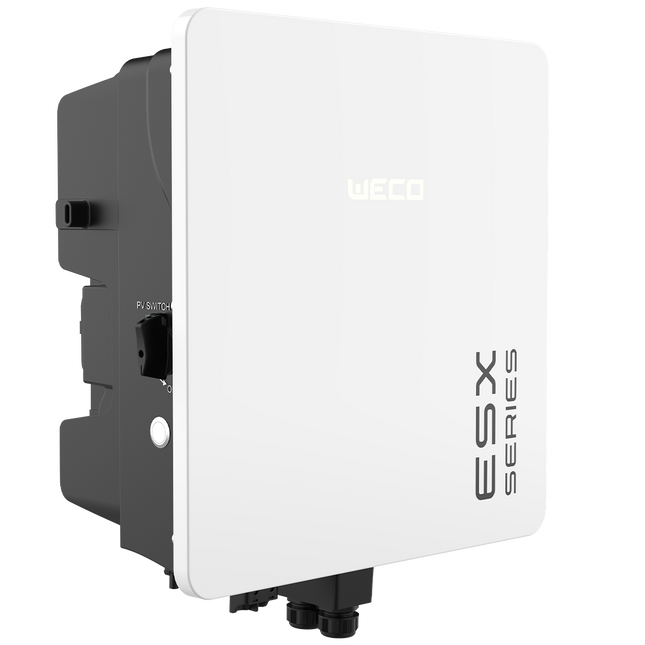

Puissant, Compact & Flexible pour une Gestion Intelligente de l’Énergie Domestique L’onduleur hybride ESX 3–6 kW est bien plus qu’un simple onduleur solaire, c’est le cœur énergétique intelligent de votre maison. Conçu pour une gestion efficace de l’énergie solaire, le stockage sur batterie, l’autoconsommation et une alimentation de secours fiable, la gamme ESX vous offre un meilleur contrôle sur la manière dont votre maison produit, stocke et utilise son énergie. Disponible en modèles 3 kW, 3,6 kW, 4,6 kW, 5 kW et 6 kW, l’ESX offre une solution flexible pour une large gamme d’installations solaires et de systèmes de stockage d’énergie résidentiels. Avec sa capacité d’entrée PV élevée, sa technologie à double MPPT, son alimentation de secours EPS pleine puissance, son entrée dédiée pour groupe électrogène et sa capacité à connecter jusqu’à 9 onduleurs en parallèle, l’ESX est conçu pour offrir des performances fiables aujourd’hui tout en permettant une extension flexible du système énergétique à l’avenir. Caractéristiques principales Plage de puissance de 3–6 kW pour différents besoins énergétiques résidentiels Jusqu’à 10 kW de puissance d’entrée PV maximale Technologie double MPPT pour une production d’énergie solaire optimisée Tension PV maximale de 550 V Courant d’entrée PV maximal de 18 A par MPPT Capacité de surdimensionnement PV jusqu’à 200 % Alimentation de secours EPS pleine puissance pour une alimentation d’urgence fiable Surcharge de 110 % pendant 60 secondes / 200 % pendant 10 secondes Entrée dédiée pour groupe électrogène pleine puissance Prise en charge de jusqu’à 9 onduleurs en parallèle Compatibilité avec les batteries Li-ion avec communication WeCo CAN Surveillance Wi-Fi/LAN via dongle en option Protection IP65 pour une installation intérieure ou extérieure adaptée Rendement élevé jusqu’à 97,3 % Température de fonctionnement de -25 °C à 60 °C avec réduction de puissance au-delà de 45 °C Garantie extensible jusqu’à 10 ans Gestion Intelligente de l’Énergie Solaire & du Stockage L’onduleur hybride ESX coordonne intelligemment les panneaux solaires, les batteries, les charges domestiques et les sources de secours afin de maximiser l’efficacité énergétique et l’autoconsommation. Sa conception à double MPPT permet à l’onduleur de gérer efficacement différentes configurations de panneaux photovoltaïques, tandis que sa capacité élevée de surdimensionnement PV offre davantage de flexibilité lors de la conception d’un système solaire avec une puissance supplémentaire de panneaux. Avec une plage de tension batterie de 40–60 V et une capacité élevée de charge/décharge, l’ESX peut fonctionner avec des systèmes de stockage d’énergie lithium-ion compatibles afin de stocker l’excédent d’énergie solaire pour une utilisation ultérieure. Alimentation de Secours Fiable avec EPS Pleine Puissance Lorsque le réseau électrique n’est pas disponible, l’ESX fournit une alimentation de secours EPS à pleine puissance pour maintenir les charges essentielles en fonctionnement. Avec un temps de commutation d’environ 10 ms en moyenne, il assure une transition rapide lors des coupures. L’onduleur offre également une capacité de surcharge pouvant atteindre 200 % pendant 10 secondes, selon les conditions de fonctionnement. Entrée Dédiée pour Groupe Électrogène Pour les habitations nécessitant une source d’énergie de secours supplémentaire, l’ESX dispose d’une entrée dédiée pour groupe électrogène. Cela permet au solaire, au stockage sur batterie et à un groupe électrogène compatible de fonctionner ensemble dans le cadre d’un système énergétique flexible, offrant une sécurité énergétique supplémentaire lorsque la production solaire ou la capacité de la batterie est limitée. Conçu pour une Extension Flexible du Système L’ESX est conçu pour évoluer avec vos besoins énergétiques. Jusqu’à 9 onduleurs ESX peuvent être connectés en parallèle, permettant de créer des systèmes énergétiques résidentiels de plus grande capacité tout en conservant une approche modulaire. Ses interfaces de communication intégrées prennent en charge les systèmes de gestion des batteries, les compteurs, le fonctionnement en parallèle et d’autres composants du système. Conçu pour l’Extérieur & Haute Efficacité Avec une protection IP65, des fonctions de protection intégrées et une plage de température de fonctionnement robuste de -25 °C à 60 °C, l’ESX est conçu pour fonctionner de manière fiable dans des environnements exigeants. L’onduleur combine un refroidissement naturel avec un ventilateur intelligent, tandis que son format compact de 454 × 200 × 467 mm et son poids d’environ 20 kg facilitent son installation et son intégration dans différents systèmes. Spécifications ESX 3–6 kW Specification ESX-3/6K Maximum PV Input Power 10 kW Maximum PV Voltage 550 V MPPT Trackers 2 PV Strings per MPPT 1 Maximum PV Current per MPPT 18 A Maximum Short-Circuit Current per MPPT 25 A AC Output Voltage 220 / 230 / 240 V, L+N+PE Frequency 50 / 60 Hz Battery Voltage Range 40–60 V Battery Type Li-Ion Dimensions (W × D × H) 454 × 200 × 467 mm Weight 20 kg Protection & Connectivité Avancées L’ESX intègre plusieurs fonctions de protection afin de contribuer à la sécurité du système photovoltaïque et de stockage d’énergie, notamment : Interrupteur PV DC intégré Protection anti-îlotage Protection contre les surintensités AC Protection contre les surtensions PV et AC Protection contre les courts-circuits AC Protection contre l’inversion de polarité PV Protection contre les surtensions Détection d’isolement Détection des courants de fuite Pour la communication et la surveillance, l’onduleur dispose d’interfaces CAN, RS485, USB, d’entrées/sorties numériques et d’une connectivité Wi-Fi/LAN via dongle, permettant la gestion des batteries, des compteurs, des systèmes en parallèle et la surveillance à distance. Un Hub Énergétique Complet pour les Maisons Modernes Que vous installiez un nouveau système solaire résidentiel, ajoutiez un système de stockage sur batterie ou recherchiez une alimentation de secours fiable, l’onduleur hybride ESX 3–6 kW combine conversion solaire, gestion des batteries, alimentation de secours EPS et intégration d’un groupe électrogène dans un système compact. Grâce à ses puissances disponibles, sa capacité PV élevée, ses doubles MPPT, son fonctionnement en parallèle évolutif et sa gestion intelligente de l’énergie, la gamme ESX est conçue pour rendre l’énergie résidentielle plus efficace, flexible et fiable. Modèles disponibles : ESX-3K | ESX-3.6K | ESX-4.6K | ESX-5K | ESX-6K Les certifications et leur disponibilité peuvent varier selon le marché. Contactez votre distributeur agréé pour obtenir les détails concernant les certifications et la compatibilité. DOCUMENTATION ET TÉLÉCHARGEMENTS Ressources techniques pour ce produit PDF ↗ Product Datasheet PDF ↗ Installation & User Manual PDF ↗ Quick Installation Manual PDF ↗ Product Warranty

Lis Plus Moins
