Description

Description :

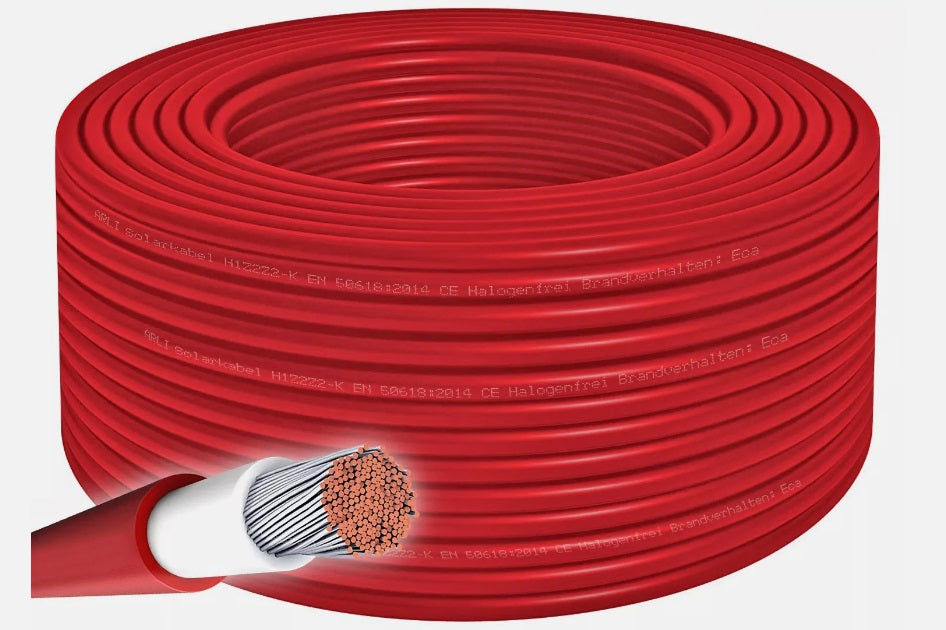

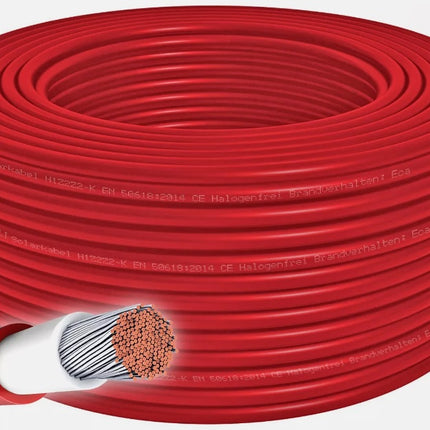

Pour l'installation en extérieur, il est recommandé d'utiliser un câble photovoltaïque pour les modules solaires. Contrairement aux câbles traditionnels, le câble de module solaire possède une isolation spéciale à double couche qui protège les conducteurs en cuivre contre toutes sortes d'influences environnementales (pluie, neige, rayons UV, fluctuations de température).

L'utilisation de ce câble PV solaire prévient les problèmes potentiels lors de l'utilisation des modules solaires.

La section du câble solaire doit être choisie en fonction de sa longueur et de la puissance des modules solaires pour minimiser les pertes.

Caractéristiques techniques :

• Ø extérieur : environ 6,50 mm
• Poids CU kg/100m : 5,76 kg
• Matériau du conducteur : cuivre, étamé
• Classe du conducteur : Classe 5
• Type de câble : H1Z2Z2-K
• Matériau de l'isolation des conducteurs : polyoléfine réticulée selon EN 50618
• Matériau de la gaine extérieure : polyoléfine réticulée EN 50618
• Couleur de la gaine : noir et rouge
• Tension nominale [V] : AC : Uo/U 1/1kV, max. 1,2/1,2kV ; DC : 1,5kV, max.1,8/1,8kV
• Tension d'essai [V] : AC : 6,5kV DC : 15kV (5min)
• Résistance d'isolation : > 750 MΩ x km à 20°C
• Rayon de courbure minimal fixe [xd] : 5 x d
• Rayon de courbure minimal en mouvement [xd] : 15 x d
• Température de fonctionnement fixe min/max [C] : -40 °C à +90°C
• Température du conducteur : max. 125 °C
• Comportement au feu : IEC EN 60332-1-2
• Normes EN 50618 / CPR EN13501-6

Spécifications

• Marque: Nexans

Avantages et inconvénients

• Énergie propre et renouvelable
• Grande fiabilité et longue durée de vie
• Faibles besoins en maintenance
• La production varie selon les conditions météorologiques
• Nécessite une installation correcte pour éviter les problèmes
