Description

Description :

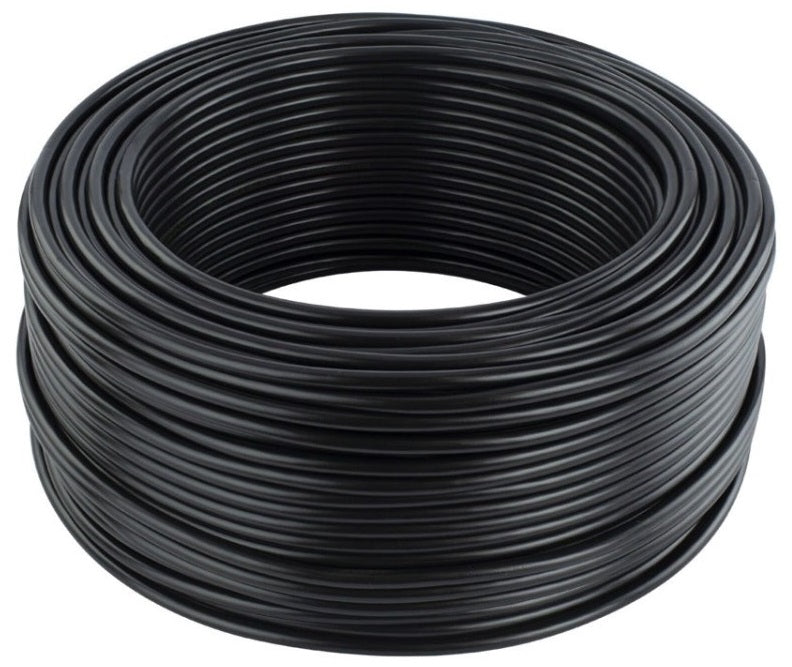

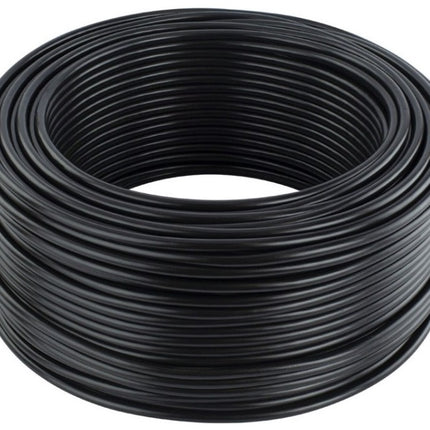

Pour l'installation en extérieur, il est recommandé d'utiliser un cable photovoltaïques spécial pour les modules solaires. Contrairement aux câbles traditionnels, le cable panneau solaire 4mm2 dispose d'une isolation spéciale à deux couches qui protège les conducteurs en cuivre contre les influences environnementales de toutes sortes (pluie, neige, rayonnement UV, fluctuations de température).

L'utilisation de ce cable pour panneau solaire 4mm2 prévient les problèmes potentiels lors du fonctionnement des modules solaires.

La section transversale du cable solaire 4mm2 doit être choisie en fonction de sa longueur et de la puissance des modules solaires afin de minimiser les pertes.

Données techniques:

• Ø extérieur : 5.60 mm (±0,2 mm) (cable 4mm2 diamètre)
• Poids CU kg/100m: 3.09 kg
• Matériau du conducteur : cuivre, étamé
• Type de câble : H1Z2Z2-K
• Classe du conducteur : Classe 5
• Matériau d'isolation des conducteurs : XLPE
• Matériau de la gaine extérieure : XLPE
• Tension nominale U [V] : DC 1500V
• Tension nominale Uo min/max [V] : AC 600V/1000V
• Tension de fonctionnement maximale autorisée [V] : DC 1800V
• Tension d'essai [V] : AC 6,5kV 50Hz (5min)
• Résistance d'isolement min. à 20°C : 499 MΩ-km
• Résistance d'isolement min. à 90°C : 0,499 MΩ-km
• Résistance maximale du conducteur à 20°C : 3,39 MΩ/km
• Rayon de courbure [xØ] : 6 x Ø
• Température de fonctionnement fixe min/max [°C] : -40 °C à +90°C
• Température du conducteur : max. 120 °C
• Température de court-circuit : 250 °C 5s
• Température ambiante : 60 °C

Performance électrique:

• Allongement de l'isolation/de la gaine : 125%↑ selon EN 60811-1-1
• Résistance à la traction de l'isolation/de la gaine : 8.0Mp↑ selon EN 60811-1-1
• Résistance au rétrécissement : ≤2% selon EN 60811-503
• Résistance aux acides et aux alcalis : EN 60811-2-1
• Résistance à l'ozone : EN50396-8.1.3
• Résistance aux UV : EN 50289-4-17
• Résistance aux chocs à basse température (-40°C, 5h) : EN 60811-1-4
• Comportement au feu : IEC60332-1-2
• Teneur en chlore et brome : EN 50618
• Test de résistance thermique : EN60216-1, EN60216-2, TI120

Spécifications

• Marque: Nexans

Avantages et inconvénients

• Énergie propre et renouvelable
• Grande fiabilité et longue durée de vie
• Faibles besoins en maintenance
• La production varie selon les conditions météorologiques
• Nécessite une installation correcte pour éviter les problèmes
